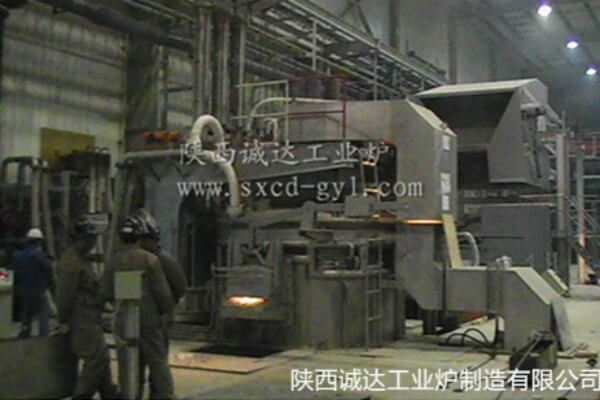

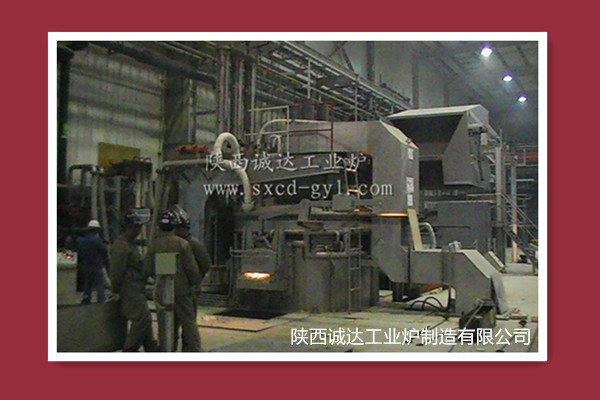

礦熱爐、鐵合金精煉爐除塵設備
產品描述：
?產 品 說 明 ?
一、設計依據?
? ?1．本設計依據冶金工業部《鋼鐵工業煙氣凈化技術政策規定》第七章“鐵合金電爐煙煙氣凈化”中有關規定。?
? ? 2．廢氣排放執行GB9078-1996《工業爐窯大氣污染物排放標準》中一級排放標準。?
-
20余年行業經驗，專注冶金電爐領域 -
產品研發、制造、安裝、調試，客戶遍布全球。 -
產品設計與制造能力過硬 -
綜合服務服務全球覆蓋
產品參數
| 冶煉種類 | 產量 | 電耗 |
|---|---|---|
| 暫無 | 暫無 | 暫無 |
詳情介紹
?產 品 說 明 ?
? ?1．本設計依據冶金工業部《鋼鐵工業煙氣凈化技術政策規定》第七章“鐵合金電爐煙煙氣凈化”中有關規定。?
? ? 2．廢氣排放執行GB9078-1996《工業爐窯大氣污染物排放標準》中一級排放標準。?
? ? 3．產生的噪聲執行GB12348-90《工業企業廠界噪聲標準》之規定，即廠界噪聲白天≤65db,夜間≤55db。?
二、設計目標：?
? ? ? 1．煙氣排放濃度99.8%。?
? ? 2. ?粉塵回收率高。?
? ? 3．投資省、結構合理、維護簡便，運行費用低。?
三、主要設備選型及設計參數：
? ? 礦熱爐一般均采用矮煙罩，半封閉式，通常計算選型明確煙氣排放工藝參數：
? ?1..除塵器名稱: ?長袋低壓脈沖布袋除塵器?
? ?2. 除塵器型號、規格:
? ?3. 爐罩煙氣量： ? ? ? ? Nm3/h( 標態)?
? ?4. 煙氣溫度 ? ? ? ? ? ? ℃?
? ?5. 煙氣含塵濃度 ?入口： ?g/Nm3?
? ? ? ? ? ? ? ? ? ? 出口： ?mg/Nm3?
? ?6. 分室數量（室）:
7. 濾袋總數（條）:?
8. 過濾面積（m2）?
9. 過濾風速（m/min）: ? ?
10.濾袋規格:
11.濾袋材質?
12.濾袋壽命: ?
13.濾袋運行阻力pa?
14.除塵器運行阻力pa ?
15.除塵器漏風率?
16.除塵效率 ?>98.5% ?
四、低壓脈沖除塵系統?
? ? ?脈沖清灰方式布袋除塵器應用在鐵合金礦熱爐上，是國內新型的除塵技術。改變了傳統的負壓過濾式除塵器投資大，設備體積大，清灰效果不夠，設備運行阻力偏高等缺陷。
特點：?
1） ? 投資省，占地面積小。該設備選用的新型復合濾料與玻纖濾料相比其耐磨性、抗折性及剝離強度有明顯提高，即能耐高溫，又能提高過濾風速，是玻纖濾料的一倍，相應地減少了除塵器過濾面積，是玻纖濾袋除塵器過濾面積的一半，設備重量比較輕。達到了降低投資成本，減少占地面積的目的。?
2）清灰效果好。清灰效果是除塵器使用的關鍵因素，該設備采用大口徑淹沒式直通脈沖閥，噴吹阻力小，氣壓低，清灰瞬間噴吹壓力達到2000pa，強力清灰徹底、效果好。
3）維護方便。該設備采用上揭蓋結構，即揭開上蓋就可抽出濾袋框架換袋。其濾袋使用壽命為18-24個月，玻纖濾料一般為8-12個月，維修周期相對延長。運行費用相對減小。
4）負壓式除塵系統其主風機處于清潔氣流工作環境，主風機的葉片無需清潔維護，風機運行相對穩定。?
五、主要設備組成
除塵器由除塵室、過濾單元、貯氣包、電磁脈沖閥、脈沖控制儀、凈氣室、集灰斗、 鋼架平臺等組成；
根據系統自動控制需要，還可另配套集灰斗高低料位計、進出口差壓變送器、以及行星鎖氣輸灰機。 過濾單元是除塵器的關鍵部件，過濾單元由骨架和濾袋組成，骨架采用整體式模焊骨架，骨架上部配有整體文氏管，具有整體性能好、耐腐蝕、表面光潔度高、不損壞濾袋、便于整體固定和密封性強等優點。濾袋由專用設備制造加工，袋口配有彈簧骨架，由于采用了小直徑濾袋，濾袋使用壽命長、整體積小、清灰效果好。過濾單元與除塵體花板采用彈簧卡圈漲緊裝配，便于拆裝維護，具有良好的密封性能。
六、工作原理?
含塵氣體在負壓氣流的作用下，從分離器的入口進入除塵體，通過濾袋過濾作用，粉塵從氣流中分離出來，被凈化了的干凈氣體從濾袋內部進入凈氣室排出；粉塵經過濾袋過濾時，粉塵留在濾袋的外表面形成灰餅層，當過濾粉塵達到一定厚度或一定時間時，除塵器運行阻力加大，為使阻力控制在限定的范圍內（一般為120~150mmH2O），除塵器設有差壓變送器（或壓力控制儀表）或時間繼電器，在線檢測除塵室與凈氣室壓差，當壓差達到設定值時，向脈沖控制儀發出信號，由脈沖控制儀發出指令按順序觸發開啟各脈沖閥，使氣包內的壓縮空氣由噴吹管各孔眼噴射到各對應的文氏管（稱一次風）。在高速氣流通過文氏管時誘導數倍于一次風的周圍空氣（稱二次風）進入濾袋，造成濾袋瞬間急劇膨脹。由于氣流的反向作用，使積附在濾袋上的粉塵脫落，脈沖閥關閉后，再次產生反向氣流，使濾袋急速回縮，形成一脹一縮，形成濾袋漲縮抖動，積附在濾袋外部的粉餅因慣性作用而脫落，使濾袋得到更新，被清掉的粉塵落入除塵器下部的灰斗中。差壓變送器是用來測定分離器凈氣室和塵氣室的壓力差，并傳送到控制室，當壓差值達到設定值時，發出信號，指令脈沖控制儀動作，再由脈沖閥實現對濾袋的反吹，完成周期性濾袋更新。當差壓變送器超過高限設定值時，差壓變送器發出信號指示除塵器濾袋已損壞，應停機檢修。?
分離器灰斗壁上裝有料位計，當灰斗內存灰達到設定高度時，料位計應當發出信號，指示排灰設備進行排灰。除塵器灰斗下部設有行星鎖氣輸灰閥，可實現在負壓工作狀態下將灰斗集灰排入灰?guī)?。根?jù)礦熱爐溫度高、煙塵量大、煙塵粉塵比重較輕、不易清灰等問題。?
?
-
